橢圓齒輪流量計是用于對管道內液體流量進行連續測量的容積式流量儀表,廣泛應用于各工業領域的液體流量控制,適用于各種類型的液體測量,如原油、柴油、汽油等,具有量程大,標定方便,安裝簡易等特點,對不同的液體可以選擇不同的材質,可滿足石油、化工、醫藥、食品、化纖、原油配比、工業部門等各領域的液體流量計量。
0517-86889882
18994586033

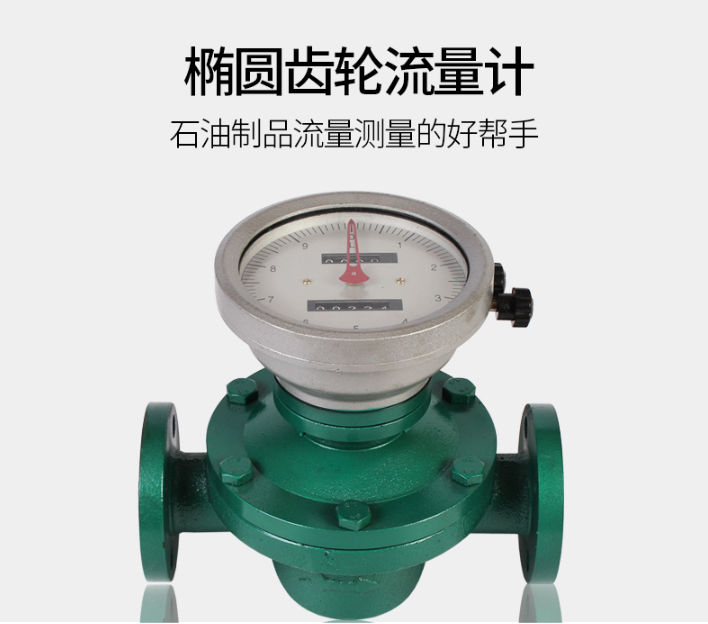

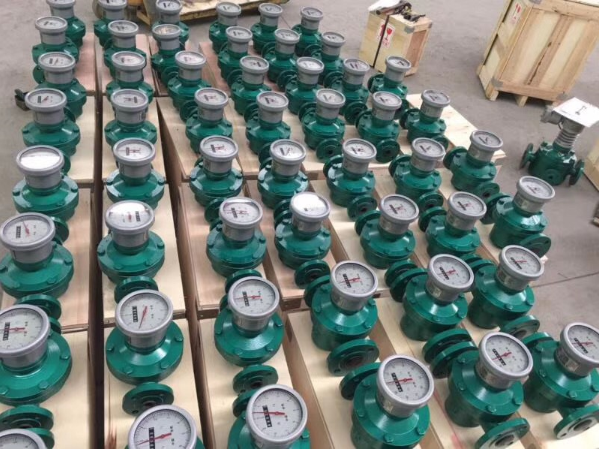

KS-LC系列橢圓齒輪流量計是一種指針顯示,字輪累積計數裝置及回零裝置的輕型容積式流量儀表,廣泛應用于各工業領域的液體流量控制,適用于各種類型的液體測量,如石油、原油、柴油、汽油等,具有量程大,精度高,使用和維修方便等特點,同時橢圓齒輪流量計還可滿足石油、化工、醫藥、食品、冶金、電力、交通等各領域的液體流量計量。

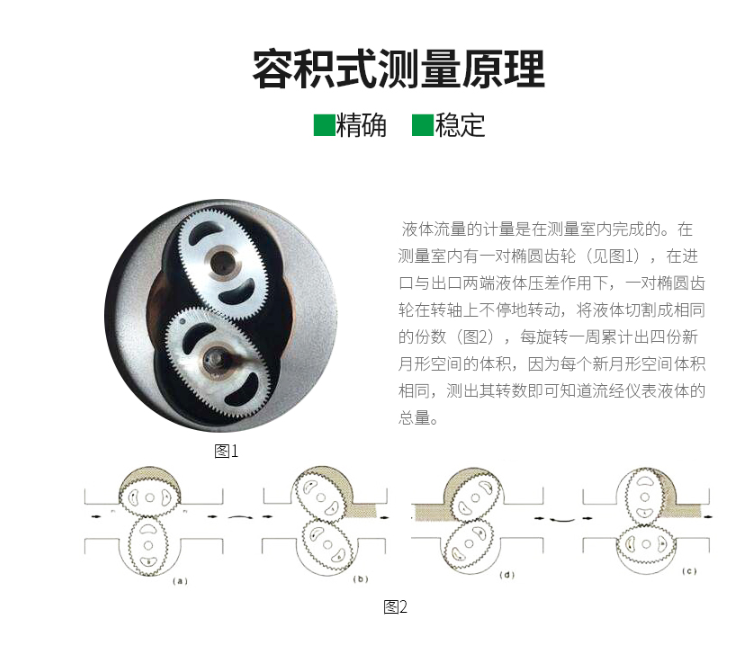

工作原理:
橢圓齒輪流量計是計量流經管道內液體流量總和的容積式流量計,在儀表測量室進出兩端液體壓差的在作用下,一對橢圓齒輪在軸承上不停地轉動并排出液體,測出橢圓齒輪的轉數即可知道流經儀表液體的總值。設橢圓齒輪旋轉一周排出的體積量Q,單位時間橢圓齒輪旋轉次數為N,則在該時間內流過的液體體積量為NQ。
產品性能參數:
連接方式:法蘭連接:DN10~DN200
安裝方式:水平、垂直
精度等級:普通型0.5級,高精度0.2級
耐壓:普通型1.6MPa,高壓型3.2MPa
耐溫度:普通型<120℃,高壓型<200℃
制作材質:鑄鐵、鑄鋼、不銹鋼等
轉動部件:鋁合金、不銹鋼等
可以選裝油品過濾器

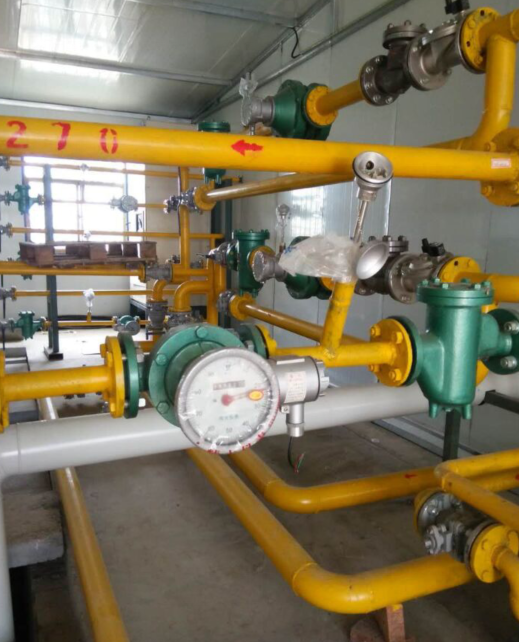

橢圓齒輪流量計在安裝前應清潔管道.若液體內含有固體顆粒,則必須在管道上游加裝過濾器;
橢圓齒輪流量計對前后直管段沒有一定的要求。它可以水平或垂直安裝。安裝時,應使流量計的橢圓齒輪轉動軸與地面平行
表頭顯示: | 指針累積、回零、脈沖輸出、4-20mA輸出、液晶顯示、通訊輸出 |
儀表型號: | LC-11顯示、12顯示加信號、13信號輸出、H回零、N高粘、T高溫、Y液晶顯示 |
測量介質: | 液體、各種油品 |
口徑規格: | 10---200 |
流量測量范圍: | 0.04-340 m3/h |
測量精度: | 0.5級0.2級 |
被測介質溫度: | -20℃-100℃ ,最高+200℃ |
工作壓力: | 1.6MPa 2.5MPa 6.4MPa |
輸出信號: | 脈沖、4--20mA、RS485 |
通訊類型: | RS485 |
電源: | DC12V ---DC24V |
安裝方式: | 法蘭連接、螺紋連接 |
防爆等級: | ExiaIIBT4 |
防護等級: | IP65 |
橢圓齒輪流量計測量范圍及工作壓力
型號 | KS-LC-A鑄鐵 | KS-LC-E鑄鋼 | KS-LC-B不銹鋼 | ||||
公稱壓力 Mpa | 1.0 1.6 | 2.5 4.0 6.4 | 1.0 1.6 | ||||
被測液體粘度 | 2—200 mPa.s | ||||||
被測液體溫度 | -20℃~+100℃ | ||||||
流 量 范 圍m3h | |||||||
型號 精度等級 | KS-LC-A鑄鐵 | KS-LC-E鑄鋼 | KS-LC-B不銹鋼 | ||||
公稱口徑(DNmm | 0.5 | 0.2 | 0.5 | 0.2 | 0.5 | 0.2 | |
10 | 0.04~0.4 | 0.1~0.4 | 0.04~0.4 | 0.1~0.4 | 0.1~0.5 | 0.1~0.5 | |
15 | 0.25~1.5 | 0.3~1.5 | 0.25~1.5 | 0.3~1.5 | 0.3~1.5 | 0.3~1.5 | |
20 | 0.5~3 | 0.6~3 | 0.5~3 | 0.6~3 | 0.6~3 | 0.6~3 | |
25 | 1~6 | 1.2~6 | 1~6 | 1.2~6 | 1.2~6 | 1.2~6 | |
40 | 2.5~15 | 3~15 | 2.5~15 | 3~15 | 3~15 | 3~15 | |
50 | 4~24 | 4.8~24 | 4~24 | 4.8~24 | 4.8~24 | 4.8~24 | |
65 | 5~40 | 8~40 | 5~40 | 8~40 | 8~40 | 8~40 | |
80 | 10~60 | 12~60 | 10~60 | 12~60 | 12~60 | 12~60 | |
100 | 16~100 | 20~100 | 16~100 | 20~100 | 20~100 | 20~100 | |
150 | 32~190 | 38~190 | 32~190 | 38~190 | 38~190 | 38~190 | |
200 | 34~340 | 68~340 | 34~340 | 68~340 | 68~340 | 68~340 | |
按照要求正確安裝后的橢圓齒輪流量計,使用時即可保證足夠的精度,通常累計值的精度可達0.5級,是一種較為準確的流量計量儀表。但是,如果使用時被測介質的流量過小,儀表的泄漏誤差的影響就會突出,不能再保證足夠的測量精度。因此,不同型號規格的橢圓齒輪流量計對最小使用流量有一允許值,只有當實際被測流量大于該下限流量允許值時,測量精度才能得到保證。
其次,使用橢圓齒輪流量計要注意被測介質的溫度不能過高,否則不僅會增加測量誤差,而且有使齒輪發生卡死的可能。為此,橢圓齒輪流量計在儀表所規定的使用溫度范圍內使用。長期使用后的橢圓齒輪流量計,其內部的齒輪會被腐蝕和磨損,從而影響測量精度。因此,要經常注意觀察,并定期拆下進行檢查,若條件允許最好定期進行標定。
選型編碼
KS | 江蘇凱晟儀表有限公司 | ||||||||
基本型號 | LC | 橢圓齒輪流量計基本型號 | |||||||
口徑選擇 | -□□ | 通徑大小 | |||||||
材料選擇 | -A | 鑄鐵 | |||||||
-E | 鑄鋼 | ||||||||
-B | 不銹鋼 | ||||||||
輸出信號 | -2 | 無信號輸出 | |||||||
-3 | 脈沖DV24V供電 | ||||||||
-4 | 4~20mA DV24V供電 | ||||||||
復零功能 | -N | 無復零功能 | |||||||
-F | 復零功能 | ||||||||
過濾器 | -N | 無過濾器 | |||||||
-G | 含過濾器 | ||||||||
流量選擇 | (□~□) | 流量范圍 | |||||||
