  • 遠傳輸出型磁翻板液位計

遠傳輸出型磁翻板液位計

產品可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位,全過程測量無盲區、顯示醒目,讀數直觀,并且測量范圍大,配上液位報警、控制開關,可實現液位或界位的上下限報警和控制,配上液位變送器可將液位。界位信號轉換成二線制4~20mADC的標準信號,實現遠距離檢測、指示、記錄與控制。

全國熱線

0517-86889882
18994586033

一、產品概述

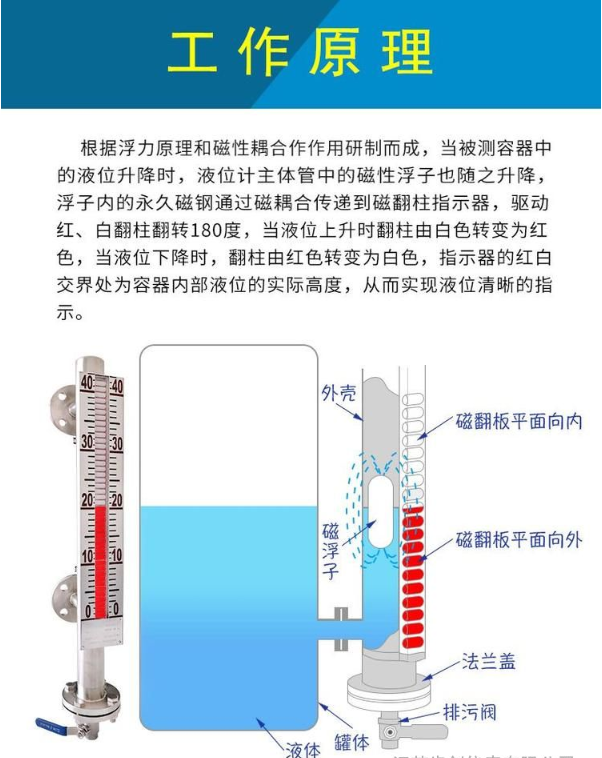

KS-UHZ型磁翻柱液位計由本體、磁翻柱(由紅、白雙色磁性小翻柱組成)、浮子、法蘭蓋等組成,用于各類液體容器的液位測量。也有主體內磁浮子隨液位的升降而上下運動,同時驅動主體外指示內的雙色磁板翻轉,有液位時轉示紅色、無液位時轉示白色。紅色和白色之間的界線即代表液位高度。從而使液位指示顯得更加清晰。其原理如圖所示,能用于高溫、防爆、防腐、食品飲料等場合、作液位的就地顯示或遠傳顯示與控制。產品可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位,全過程測量無盲區、顯示醒目,讀數直觀,并且測量范圍大,配上液位報警、控制開關,可實現液位或界位的上下限報警和控制,配上液位變送器可將液位。界位信號轉換成二線制4~20mADC的標準信號,實現遠距離檢測、指示、記錄與控制。


磁翻板液位計帶遠傳主要技術指標:

磁翻板液位計帶遠傳技術要求

測量范圍:0~5000mm

準確度: ±10mm ±16mm

翻柱直徑:10mm,16mm

公稱壓力:2.5MPa

介質密度:≥0.7g/cm3(特殊要求可達0.45g/cm3)

介質溫度:-20~+500℃

接液材質:不銹鋼304/316/316L及PP材質

介質粘度:≤2.0Pa.s

環境振動:頻率≤25Hz振幅≤0.5mm

跟隨速茺:≤0.05m/s

法蘭標準:HG20592~20635-97

可選配上下限位報警、4-20mA遠傳裝置


磁翻板液位計帶遠傳工作原理:

     該磁翻柱液位計由本體(由上、下導管組成)、翻板箱(由紅、白雙色磁性小翻板組成)、浮子(由磁體、頂桿、浮筒組成)以及液位變送器等組成,其結構如圖所示。工作原理為:容器內的浮筒(按不同介質和壓力針對研制),在下導管中隨液面高度的變化而上下浮動并通過頂桿使磁體在上導管內上下移動,促使本體外的翻柱翻動并用紅、白顏色來指示液面高度,同時液位變送器將液位信號傳送至控制中心進行液位指示和控制,也可通過計算機進行集中監控。

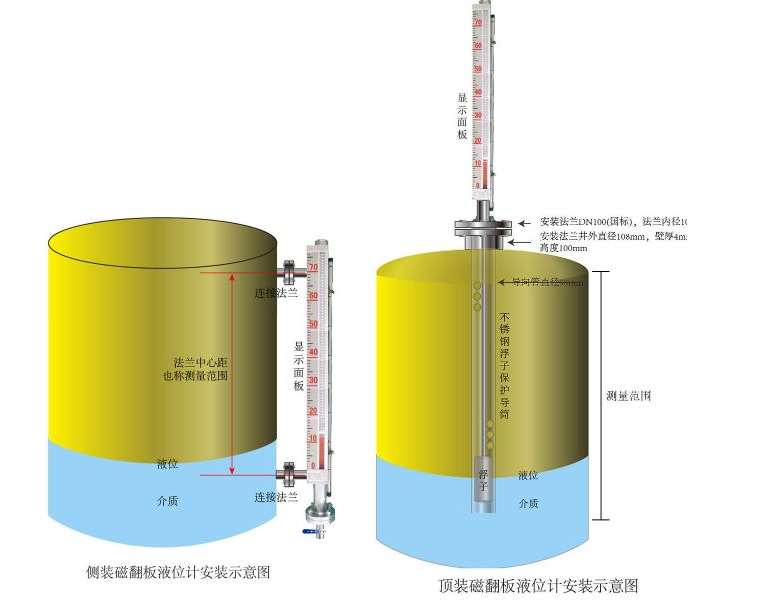

1、 在容器不適宜側面開孔及容器周圍空間很少時,可在容器上部或下部安裝本形式液位計

2、 適用于粘度較大的液體介質

3、 顯示器的觀察方向可任意改變

4、 其他特點和UFZ特點相同。


磁翻板液位計帶遠傳選用須知:

 1、 防腐型公稱壓力≤1.0MPa。

 2、 液位計有一定盲區,故在讀取液位高度時應加上盲區值補償(本廠液位計出廠時,標尺刻度零位已遷移 到實際值)。

 3、 液位計測量范圍不超過5米,否則影響液位計的穩定可靠、牢度等。

 4、 安裝連接法蘭,本液位計出廠的常用突面尺寸參考(HG21592-97)制造。


磁翻板液位計帶遠傳安裝使用和維護:

1、 液位計護導管和主體導管必須保持垂直

2、 連桿不能彎曲,必須挺直插入

3、 安裝完畢后,需對顯示器的翻柱用磁鋼引導一次使零位以上顯示白色,零以下顯示紅色。
