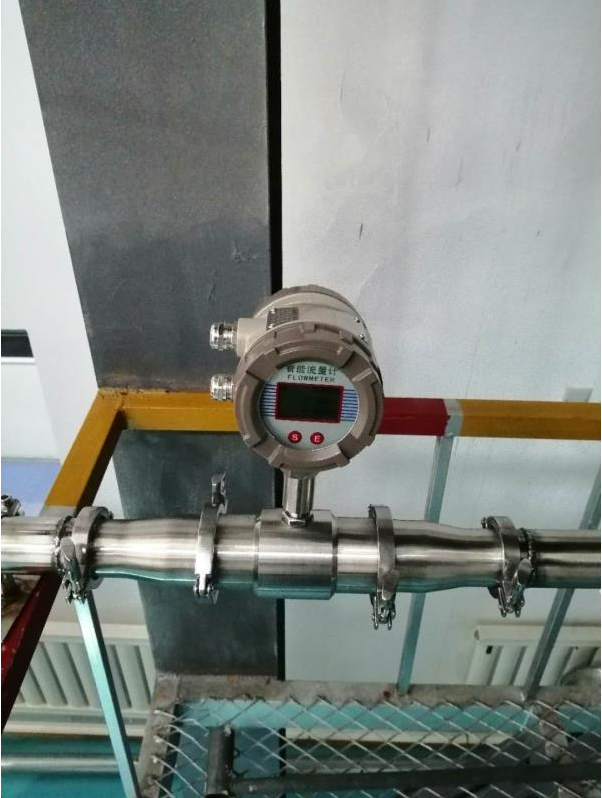

卡箍型渦輪流量計是一種廣泛應用于制藥、食品、飲料等行業,作為計量、配料、控制、成品灌裝等用途的流量計量儀表。卡箍型渦輪流量計外殼是用不銹鋼(316L)制成,機芯部分使用特種材質,具有良好的防腐蝕、防銹能力。整表結構突破傳統工藝,采用良好的防腐能力。大大提高了儀表的精確度和重復性。專門為制藥、飲料行業設計,采用快裝式連接結構,方便清洗??ü啃蜏u輪流量計已達到同類產品國際水準,是衛生行業理想儀表。
0517-86889882
18994586033
一、產品概述:
KS-WALWG系列液體渦輪流量傳感器基于力矩平衡原理,屬于速度式流量儀表。流量計具有結構簡單、輕巧、精度高、復現性好、反應靈敏,安裝維護使用方便等特點,廣泛用于石油、化工、冶金、供水、造紙等行業,是流量計量和節能的理想儀表。
該流量傳感器為脈沖輸出型,可以接入控制系統或與二次顯示儀表配套使用,適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用,且無纖維、顆粒等雜質的介質(潔凈介質)。
KS-WALWG系列液體渦輪流量傳感器與具有特殊功能的顯示儀表配套,還可以進行定量控制、超量報警等。選用本產品的防爆型式,可在防爆危險的環境中使用。我廠渦輪適用于在工作溫度下粘度小于5×10-6m2/s的介質,對于粘度大于5×10-6m2/s的液體,要對流量計進行實液標定后使用。如用戶需用特殊形式的流量計,可協商訂貨,需防爆型流量計時,在訂貨中加以說明。
工作原理 :
流體流經傳感器殼體,由于葉輪的葉片與流向有一定的角度,流體的沖力使葉片具有轉動力矩,克服摩擦力矩和流體阻力之后葉片旋轉,在力矩平衡后轉速穩定,在一定的條件下,轉速與流速成正比,由于葉片有導磁性,它處于信號檢測器(由永磁鋼和線圈組成)的磁場中,旋轉的葉片切割磁力線,周期性的改變著線圈的磁通量,從而使線圈兩端感應出電脈沖信號,此信號經過放大器的放大整形,形成有定幅度的連續的矩形脈沖波,可:遠傳至顯示儀表,顯示出流體的瞬時流量或總量。在一定的流量范圍內,脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比,流量方程為:
Q=3600×f∕k式中: f:脈沖頻率[Hz] k:傳感器的儀表系數[1/m3],由校驗單給出。
Q:流體的瞬時流量(工作狀態下)[m3/h] 3600:換算系數
每臺傳感器的儀表系數由制造廠填寫在檢定證書中,k值設入配套的顯示儀表中,便可顯示出瞬時流量和累積總量。
產品特點:
高精度,一般可達±1%R、±0.5%R、高精度可達±0.2%R
重復性好,短期重復性可達0.05%~0.2%,在線校準后可得到很高的精度
結構簡單、牢固以及拆裝方便,內部清洗簡單
表體無開孔,適用于高壓測量,高壓可達32MPa
壓力損失小、高精度,可靠性好
無零點漂移,抗干擾能力好;
采用先進的超低功耗單片微機技術,整機功能強、功耗低、性能優越。
具有非線性精度補償功能的智能流量顯示器。修正公式精度優于±0.02%
儀表系數可由按鍵在線設置,并可顯示在LCD屏上,LCD屏直觀清晰,可靠性強
傳感器為硬質合金軸承止推式,不僅保證精度,耐磨性能提高
產品結構優點:
流量傳感器為硬質合金軸承止推式,不僅保證精度,耐磨性能提高,而且具有結構簡單、牢固以及拆裝方便等特點。一般可達±0.5%R、±1.0%R重復性好,短期重復性可達0.05% - 0.2%結構緊湊輕巧,安裝維護方便耐壓等級高壓力損失小,流通能力強抗震動性能強
